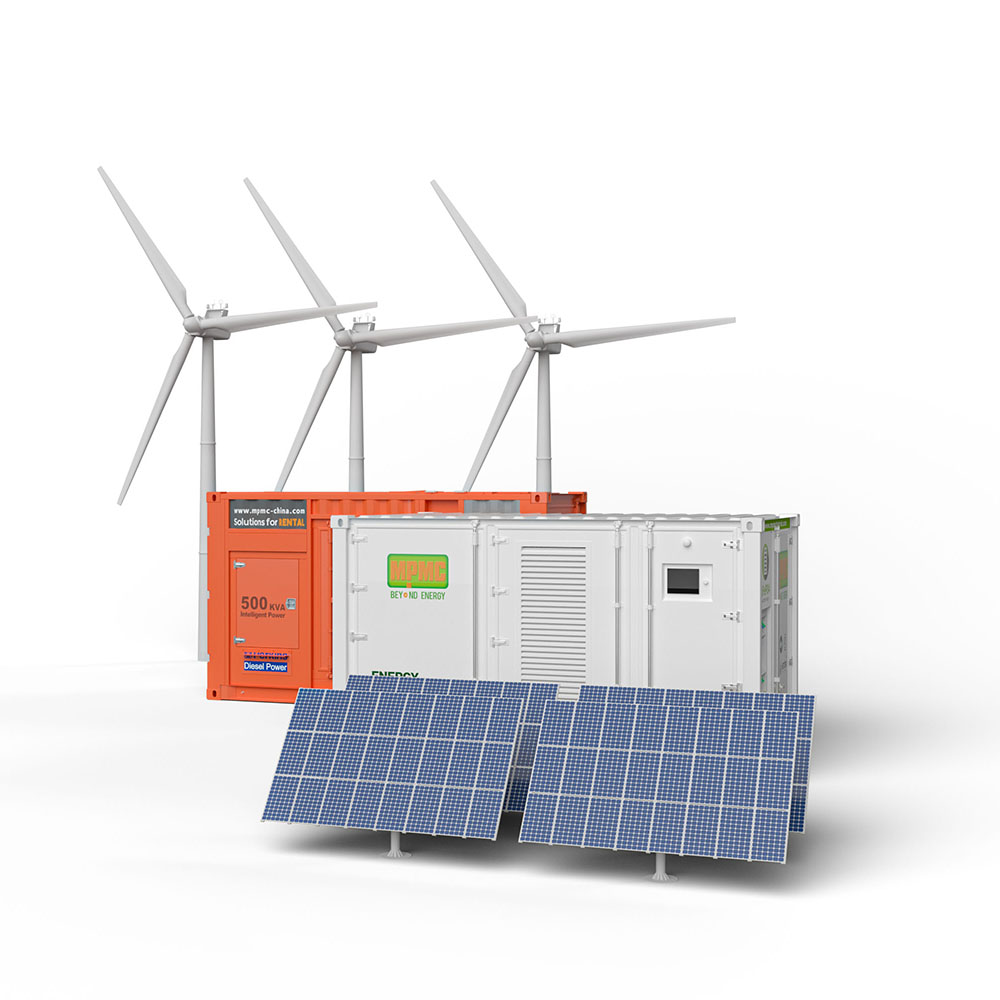

Centrale hybride de micro-réseau 1-50MW
Leader mondial des solutions hybrides solaires distribuées & systèmes hors réseau.

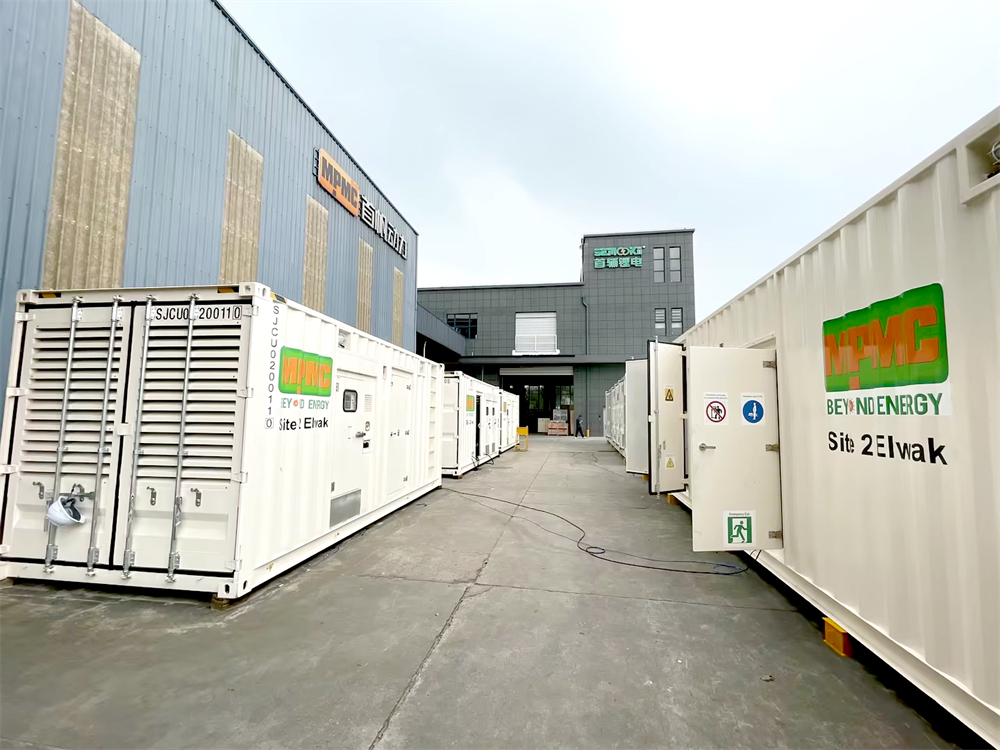

Sites : Qté. 4
Puissance totale installée : 6MW
Chaque site : Groupes électrogènes diesel 2 unités de 500kW & 2 unités de 250kW
.jpg?x-oss-process=image/resize,w_100/quality,q_100)
.jpg)

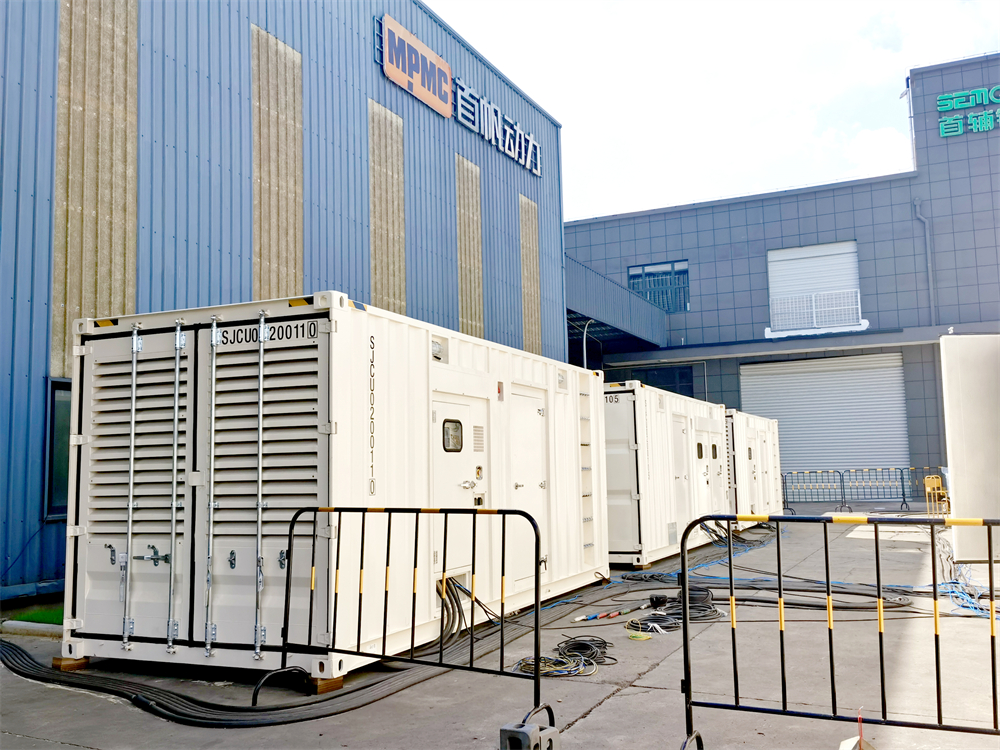

Groupes électrogènes diesel ® Chaque site est équipé de 4 unités de groupes électrogènes diesel au total (2 unités de 500 kW et 2 unités de 250 kW) comme source d'alimentation de secours, pour coordonner avec les panneaux PV et le BESS.

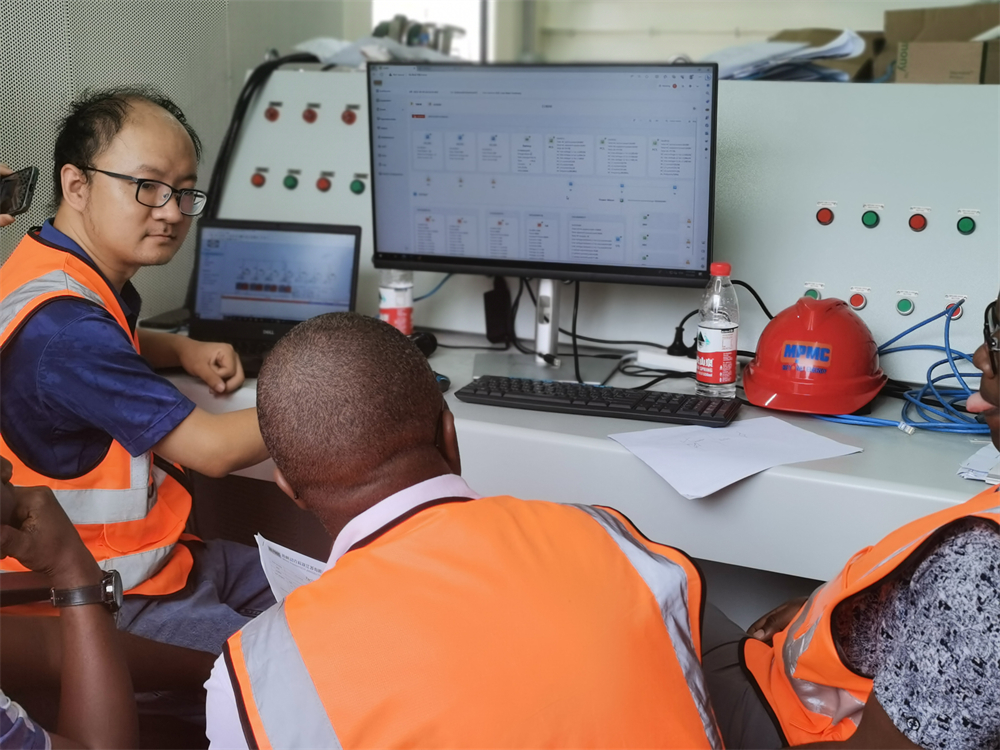

SCADA ® e Chaque site peut faire fonctionner le SCADA de manière indépendante et communiquer avec le système maître en temps réel. StarLink pour la sauvegarde de communication. Données en temps réel et contrôle à distance. Prévisions météorologiques pour la réponse aux urgences.
.jpg?x-oss-process=image/resize,w_200/quality,q_100)
1. Stabiliser l'alimentation électrique par l'analyse et la prévision météorologiques, et ajuster le déploiement de l'énergie.
2. Analyser et gérer les charges, l'état de fonctionnement du PV et du BESS, pour maximiser l'efficacité énergétique des groupes électrogènes diesel.
3. Ajuster de manière indépendante et flexible le statut opérationnel et la répartition de la production d'énergie et des charges pour maximiser l'efficacité opérationnelle ;
4. Avoir la capacité de former un grand réseau électrique avec d'autres micro-réseaux (réseau électrique HV / réseau électrique LV). Chaque site peut communiquer avec
les autres et le système maître.
5. Le SCADA développé en interne par MPMC prend en charge la surveillance et le contrôle à distance en temps réel, la gestion des alarmes et des pannes, la configuration de tous les équipements, la gestion des enregistrements historiques, etc.
|
|
Entrée fixe valeur |
Météorolog ique données |
Photovoltaïque données |
Données de batterie |
PCS données |
Données CVC |
Ignifuge données système |
Groupe électrogène données |
Autre accessoires statut |
|
Entrée |
Estimé pic annuel charge; Air climatiseur température réglage; Incendie manuel gicleur déclencheur; Manuel interrupteur de équipement |
Lumière intensité； Sévère météo alerte |
Temps réel fonctionnement données et panne alarmes * détail dans le communication protocole |
Pack/cluster/ tension de la pile; Pack/cluster/ courant de la pile; Pack/cluster température; Pack/cluster/ SOC de la pile; SOH du cluster; Protection protection du pack contre : Surtension/ sous-tension, surintensité, court circuit, haut/bas température; Protection protection du cluster contre : Surintensité, surdécharge, haute température, surcharge; Protection pile de : surtension/ sous-tension, surintensité, court circuit, haut/bas température; Interne Détection de défaut ; Communication Détection de défaut |
Temps réel fonctionnement données et alertes de défaut * détail dans le communication protocole |
Temps réel puissance ; Temps réel Température ; Fonctionnement statut ; Alarme de défaut |
Fumée détection ; Température vérification ; Fonctionnement statut ; Alarme de défaut |
Temps réel données de fonctionnement et défaut alarmes * détail dans le communication protocole |
STS tout informations dans le communication protocole; Ouverture/ état de fermeture et protection alarme du système disjoncteur; Transformateur protection alarme; Puissance environnement tracker;Serveur état de fonctionnement; Pompe à huile en cours statut; Boîte aux lettres liquide statut du niveau |
|
Traitement Unité |
SCADA- Commutateur- PLC |
Commutateur- PLC/ SCADA |
Commutateur- PLC/ SCADA- EMS |
Commutateur-PLC/ SCADA-EMS |
Commutateur- PLC/ SCADA- EMS |
Commutateur- SCADA |
Commutateur- SCADA |
Commutateur- PLC/ SCADA- EMS |
Commutateur-SCADA |
|
Sortie |
|
Lumière intensité； Sévère météo alerte |
Temps réel fonctionnement données et défaut alarmes * détail dans le communication protocole |
pack/groupe/ tension de la pile; pack/groupe/ courant de la pile; pack/groupe température; pack/groupe/ empiler SOC; SOH du cluster; Protection protection du pack contre : Surtension/ sous-tension, surintensité, court circuit, haut/bas température; Protection protection du cluster contre : Surintensité, surdécharge, haute température, surcharge; Protection pile de : surtension/ sous-tension, surintensité, court circuit, haut/bas température; Défaut interne détection ; Communication Détection de défaut |
Temps réel fonctionnement données et alertes de défaut *
détail dans le
protocole |
Temps réel puissance ; Temps réel Température ; Fonctionnement statut ; Alarme de défaut |
Fumée détection ; Température vérification ; Fonctionnement statut ; Alarme de défaut |
Temps réel fonctionnement données et alertes de défaut * détail dans le communication protocole |
STS tout informations dans le communication protocole; Ouverture/ fermeture statut et protection alarme du système disjoncteur; Transformateur protection alarme; Puissance environnement suivi; Serveur en fonctionnement statut; Pompe à huile statut de fonctionnement; Liquide de boîte aux lettres statut du niveau |
|
Supplémentaire Paramètres |
|
|
|
|
|
|
|
|
|
.png)
-

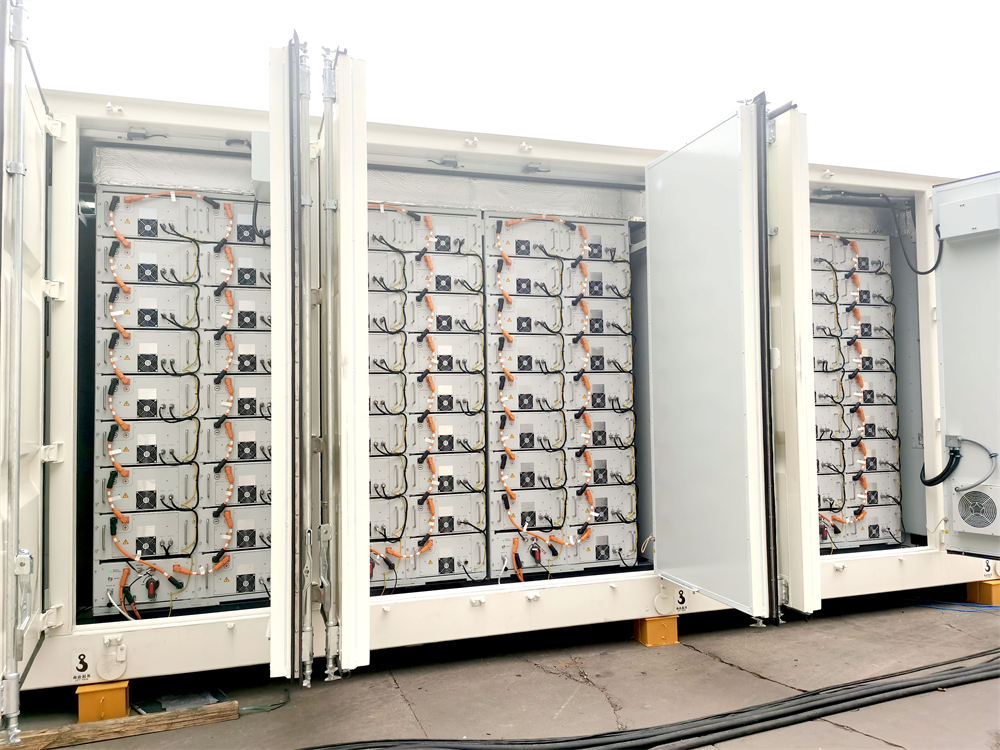

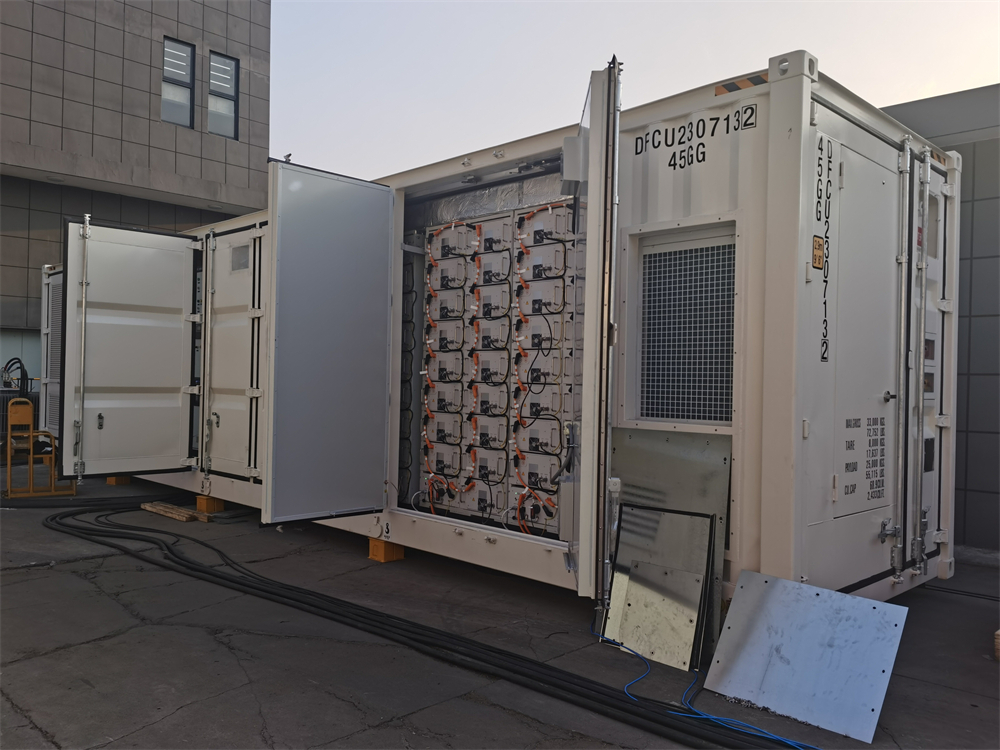

Système de reconnaissance batterie LFP
-
Générateur de marque et
-

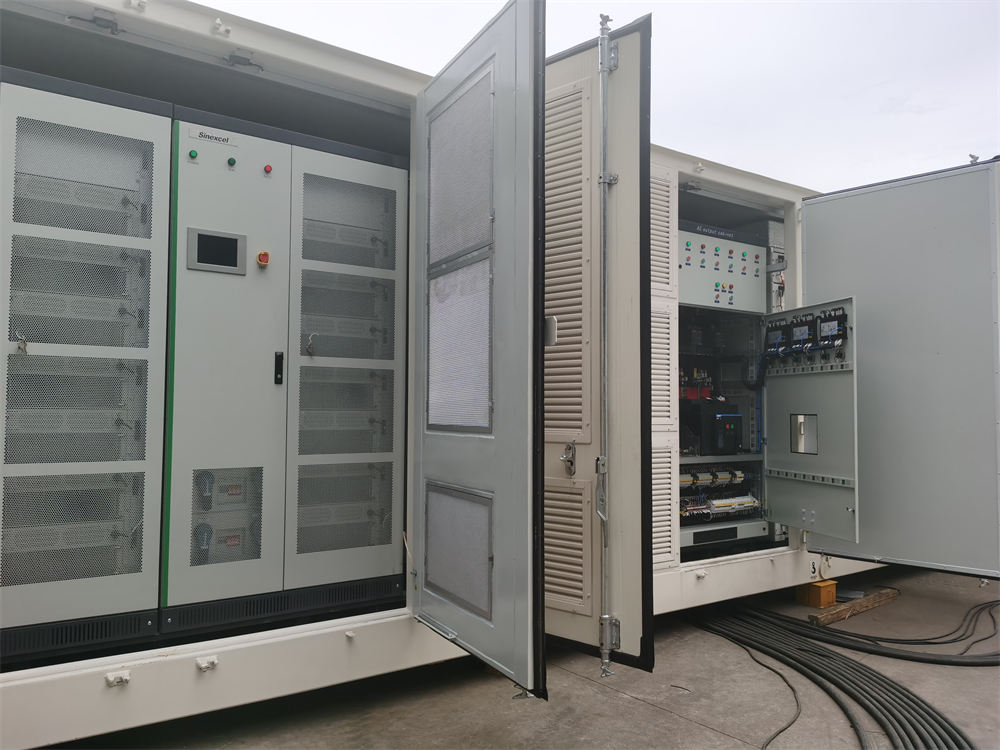

Armoire de sortie AC
-
Transformateur
-

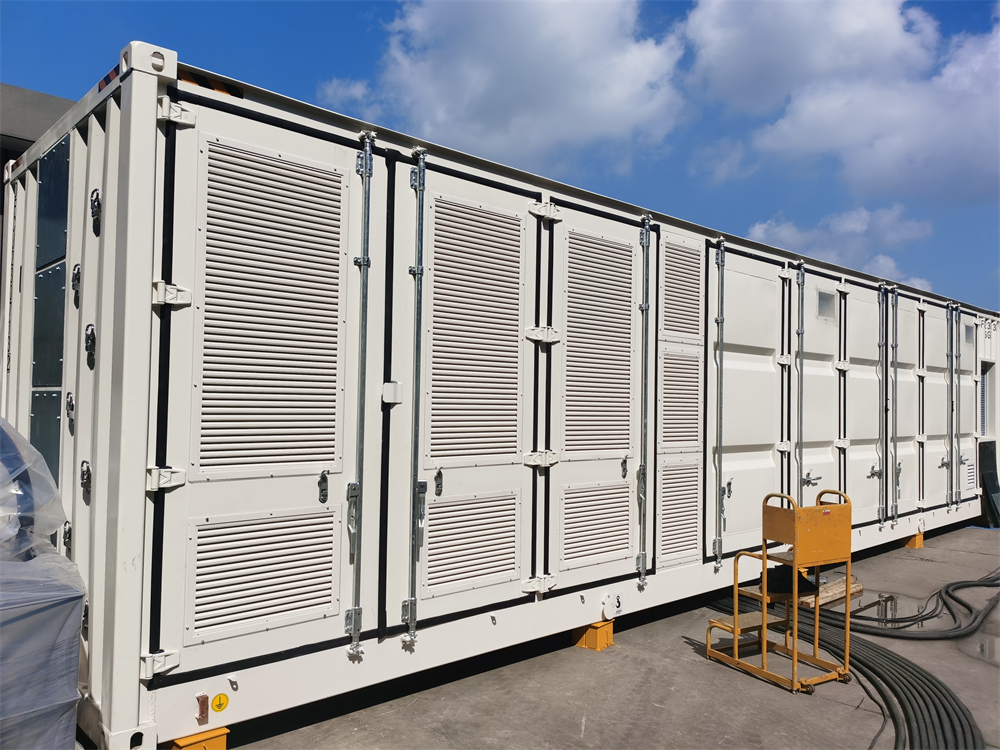

Grand accès au panneau de contrôle et fenêtre transparente.
-
Système de contrôle EMS
-
Serrures de porte en acier inoxydable.
-
Anneaux de levage dédiés
.jpg?x-oss-process=image/resize,w_200/quality,q_100)
